地下管廊综合监控系统严格依据GB50838-2015城市综合管廊工程技术规范设计，以监控为主的规范化监控平台，全面提升地下综合管廊监控机构的业务效能和质量，系统全面支持环境监控、设备自控联动、数据上传、数据存储、数据报表、远程推送报警等客户化管理。

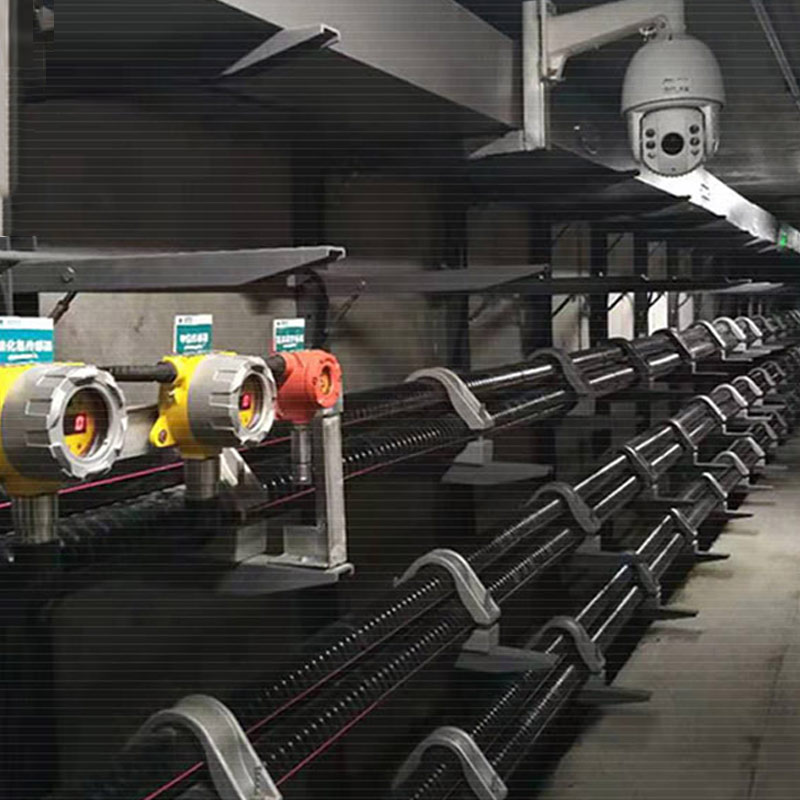

        1、监控功能：在地下综合管廊放置气体检测仪表、液位仪表、温湿度仪表等各种传感器，通过控制主机将各种信号采集、存储、自控、上传，实现对地下综合管廊的环境监控。

        2、数据存储功能：在监控中心装有数据服务器，采用磁盘阵列方式提高数据的安全存储、可扩充能力，方便监控人员随时查看监测数据。

        3、监控报警功能：监控中心监测到数据异常时，会及时弹出提醒窗口，并且根据事件重要程度会分别推送给不同的手机APP客户端，或以短信的方式通知给负责人员，提高报警的时效性。

        4、手机APP功能：手机APP客户端具有远程数据查看、实时将定位坐标上报、事件照片上传等功能，同时还可以接收监控中心推送的报警数据，以及下发的调度命令、任务确认和复查等信息，而且还可以通过近距离通信技术将控制主机的运行参数读取到手机APP中进行存储，待手机有网络时，再将运行参数通过4G网络上传至监控中心。

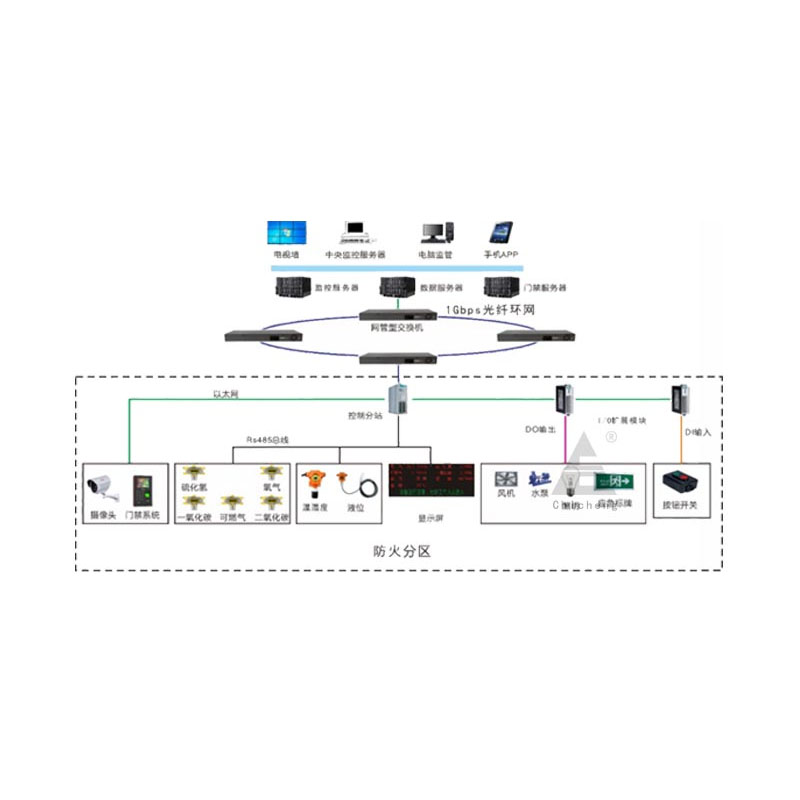

        1、采集自控系统：控制器通过采集气体探测器、温湿度仪表、液位仪表、风机状态、水泵状态、按钮开关、门禁系统等，经过CPU逻辑运算，按照设定参数自动对外设进行控制，并且将采集到的数据主动上传到数据服务器，达到实时同步，并驱动LED显示屏，实时显示该区域环境参数，及时提醒是否适合人员进入该场所。

        当控制器所处防火分区发生事故时，不但能够将数据主动上传到监控服务器，而且还能将数据分发给相邻的防火分区，使相邻防火分区按照设定参数自动打开或关闭风机、排水泵等设备，使管廊运作更加安全可靠。

        2、光纤环网传输：为了提高数据传输的可靠性，我们采用进口网管型交换机组成光纤环网，该交换机具有网络自愈时间短、设置简单、灵活组网、链路冗余切换等特点，并能够通过网络监控软件，实时查看网络运行状态，从而保证网络的正常高效运行。

        3、数据监控系统：数据监控系统主要有数据服务器、电视墙、中央监控服务器、电脑客户端、手机APP等部分组成。数据服务器主要将现场仪表的数据采集过来并存储在磁盘阵列中，供其他设备随时调用数据；中央监控服务器从数据服务器中调用过来监控数据实时显示在电视墙上，并实时与设定值比较，当数据偏离正常值时，驱动声光报警装置，并向手机APP端推送报警数据，并且手机APP可以在任何时间任意地方随时查看监控数据。

        4、视频监控系统：网络摄像机通过网络将管廊内部实时图像传递给监控服务器，监控服务器采用磁盘阵列存储图像数据，运用循环录像技术，始终存储监控数据。监控视频数据不少于30天。

        该视频监控系统能够对任意一个通道进行检索回放，回放支持正常播放、快速播放、画面暂停等。

        3.环境检测

        a.气体检测仪表

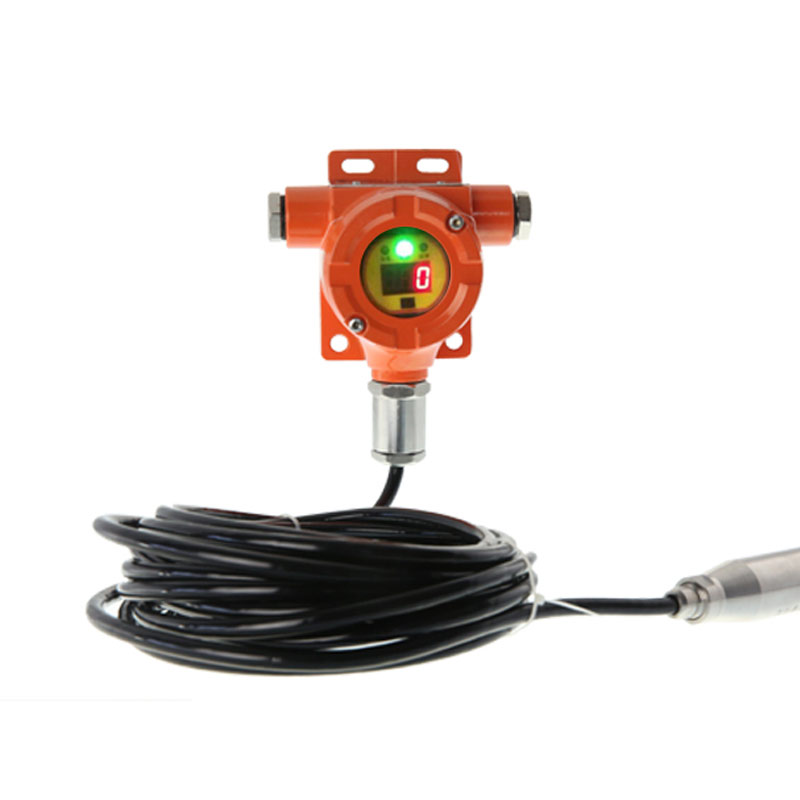

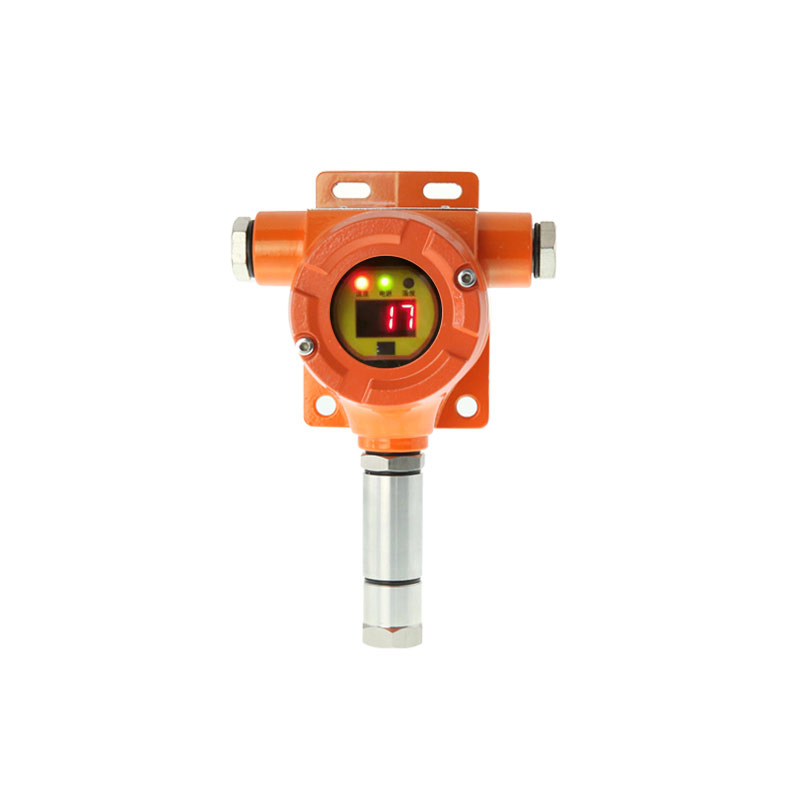

        智能模块化探测器为自然扩散方式检测气体浓度LED数码管实时显示泄漏气体的浓度值，超过预设报警点立即启动声光报警信号或驱动排风系统；标准4-20mA信号和标准RS485 Modbus数字信号；仪器采用嵌入式微控制技术，操作简单，功能齐全，可靠性高。

        该探测器具有运行稳定可靠、安装维护方便、测量气体种类齐全等特点，满足了工业现场安全监测对设备高可靠稳定运行和测量气体种类多样化的要求；已广泛应用于地下综合管廊、石油、化工、冶金、炼化、燃气输配、生化医药及水处理等行业。
